1편에서 우리는 하드디스크 내부의 고속 정밀 모터가 그라인더로 활용될 수 있는 원리를 살펴봤다. 이제는 실제로 하드디스크를 분해하여 절삭기의 핵심 부품들을 추출하는 방법을 알아보자. 분해는 단순한 해체 작업이 아니라, 중요한 부품을 손상 없이 얻어내는 과정이기도 하다.
폐하드디스크는 대부분 PATA(IDE) 또는 SATA 방식으로, 플래터, 암, 회로기판, 강력한 자석, BLDC 모터 등 다양한 구성 요소를 담고 있다. 절삭기에 필요한 핵심은 모터와 회전축, 그리고 회전체를 고정할 수 있는 구조다.
1. 필요한 도구
- Torx 드라이버 세트 – T6, T8, T10 규격이 주로 사용됨
- 얇은 일자 드라이버 또는 헤라 – 케이스 틈을 벌릴 때 사용
- 핀셋 또는 커터칼 – 케이블 제거용
- 니퍼 또는 플라이어 – 케이블 절단 또는 고정 부품 제거
Torx 드라이버는 하드디스크의 별모양 나사를 풀기 위해 필수다. 규격이 맞지 않으면 나사가 뭉그러질 수 있으므로, 정확한 규격을 사용하는 것이 중요하다. 별모양 드라이버가 없다면 얇은 일자 드라이버로 억지 분해도 가능하지만, 자칫 나사를 망가뜨릴 수 있으므로 권장하지 않는다.
2. 하드디스크 분해 순서

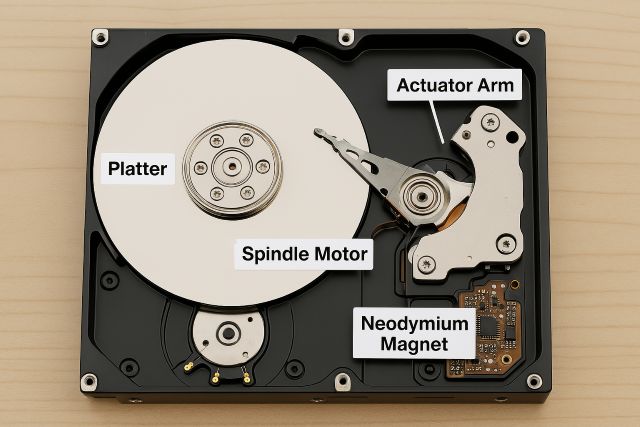

모든 나사를 제거한 후에도 상판이 쉽게 들리지 않을 수 있다. 이 경우 상판 틈 사이에 일자 드라이버를 넣고 천천히 비틀어주면 된다. 내부에는 다음과 같은 구조가 존재한다.
- 플래터 (Platter) – 금속 혹은 유리 재질의 고속 회전체
- 암 (Arm) + 헤드 (Head) – 플래터 위에서 데이터를 읽는 장치
- 네오디뮴 자석 – 암을 빠르게 움직이기 위한 강력 자석
- 스핀들 모터 (Spindle Motor) – 플래터를 고속으로 회전시키는 3상 BLDC 모터
우리가 절삭기에 사용할 부품은 바로 이 스핀들 모터와 플래터다. 나머지 부품은 제거하거나, 필요에 따라 재활용할 수 있다.
3. 핵심 부품 추출 팁
① 플래터 제거: 플래터는 중심부 나사 또는 고정 리벳으로 고정돼 있다. 이 부분을 풀면 금속 디스크를 꺼낼 수 있다. 절삭기 회전체로 활용할 경우, 이 디스크에 사포, 연마석 등을 부착할 수 있다.
② 모터 단자 확인: 하단의 회로기판(PCB)을 제거하면 모터와 연결된 3~4개의 단자가 보인다. 이 중 3개는 A-B-C 상, 나머지 하나는 센터탭(N)일 가능성이 높다. 멀티미터로 저항을 측정하여 상단자를 구분하면 ESC 연결이 쉬워진다.
③ 자석 분리: 네오디뮴 자석은 암 구조에 붙어 있으며, 매우 강력하므로 손가락이 끼지 않도록 주의해야 한다. 분리 후 냉장고 자석, 공예, 공구 고정 등에 재활용 가능하다.
4. 어떤 부품이 절삭기에 필요한가?
절삭기로 활용하기 위해 필요한 부품은 다음과 같다:
- 스핀들 모터 자체 – 회전의 핵심, ESC와 연결해야 함
- 플래터 또는 축 – 회전체를 부착할 베이스로 활용
- 모터 단자부 – ESC 연결용 A, B, C 상 출력 단자
- 케이스 하부 – 고정대 또는 보호용으로 활용 가능
암과 헤드는 제거하거나, 예술적·공예적으로 활용할 수 있다. 회로기판은 모터 직접 구동을 하지 않을 경우 제거해도 무방하다.
결론: 분해는 절삭기의 시작점
하드디스크 분해는 절삭기 제작의 첫 단계이며, 동시에 가장 재미있는 DIY 과정 중 하나다. 내 손으로 고속 회전체의 구조를 직접 보고, 필요한 부품을 골라내는 일은 기술적 만족감을 선사한다. 부품이 손상되지 않도록 주의 깊게 작업한다면, 그 어떤 DIY보다 완성도가 높은 결과물을 얻을 수 있다.
다음 편에서는 이 추출한 BLDC 모터에 ESC를 연결하고, 전원을 넣어 실제로 회전시키는 과정을 다룰 예정이다. Grace의 절삭기 프로젝트는 이제 본격적으로 가동된다.
